Malakas na katumpakan ng CNC Roll-and-Toss Integrated Lathe

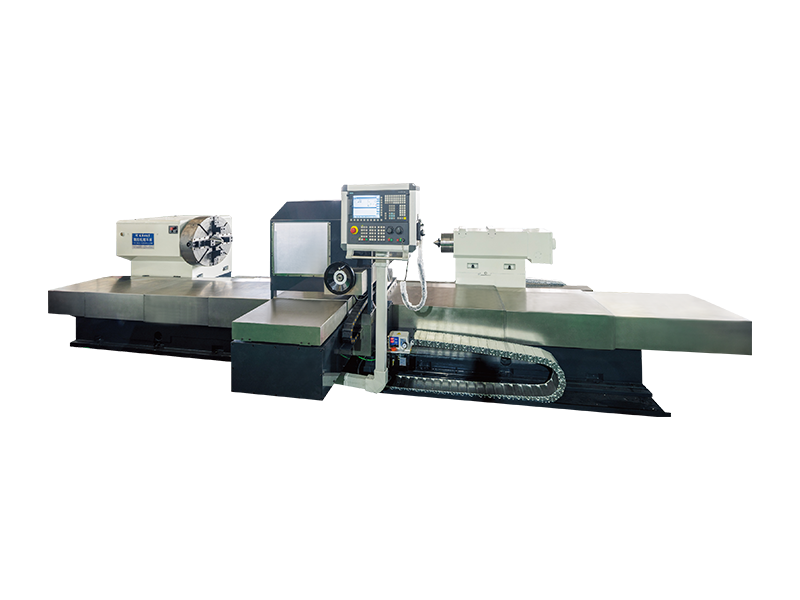

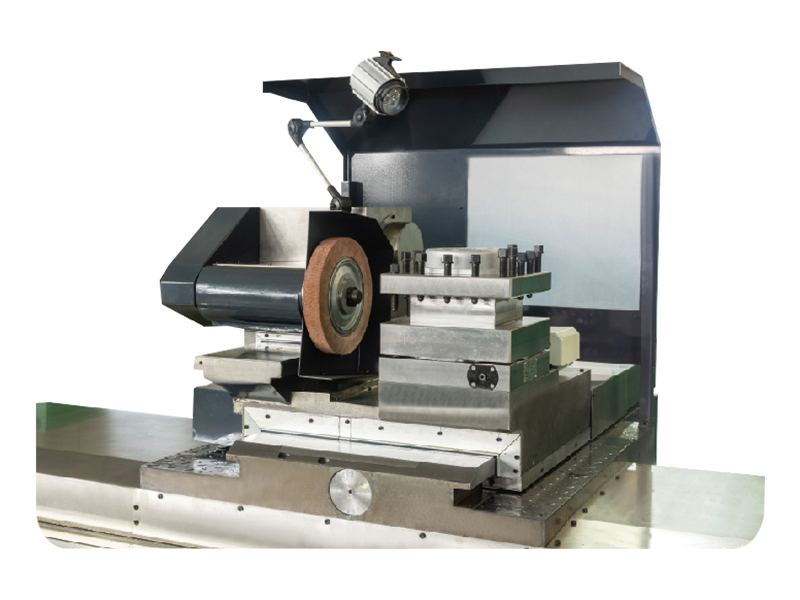

Ang tool ng makina na ito ay isang CNC roll-and-toss integrated lathe, pangunahing ginagamit para sa mabibigat na tungkulin na pag-on at pag-polish ng ibabaw pagkatapos ng haydroliko na suporta ng live na haligi, medium cylinder, at laser cladding. Ginagamit din ito para sa semi-finishing at pagtatapos ng cast iron, bakal, at hindi ferrous metal roll. Ang makina ay binubuo ng dalawang independiyenteng servo feed shafts sa transverse direksyon. Ang buli na aparato ay naka -install sa isang bahagi ng paayon na drag plate at hindi makagambala sa tool ng pagproseso ng natitirang karwahe ng transverse feed. Ginagamit ito para sa pag -on at buli, ayon sa pagkakabanggit.

Ang pahaba at transverse (pag-on at buli) na paggalaw ay hinihimok ng mga high-precision ball screws. Ang mga riles ng gabay para sa paayon at transverse feed na paggalaw ng tool na may hawak at buli na aparato ay gawa sa high-rigidity na hugis-parihaba na gabay na riles, na sinamahan ng isang apat na istasyon na may hawak na electric tool na may hawak at isang espesyal na polishing spindle. Ang disenyo na ito ay nagpapabuti sa katigasan at katatagan ng tool ng makina sa panahon ng pagputol at buli.

Ang tindig ng pangunahing baras ay gumagamit ng isang dobleng hilera na radial maikling cylindrical roller na may mataas na katumpakan at nababagay na clearance, na nagbibigay ng malakas na katigasan, makinis na pag-ikot, at mataas na katumpakan. Ang tailstock ay binubuo ng isang itaas na katawan at isang mas mababang katawan. Ang itaas na katawan ay nilagyan ng isang spindle, manggas, at mekanismo ng pagsasaayos ng spindle center. Nagtatampok ang mas mababang katawan ng isang mabilis na paglipat ng mekanismo para sa tailstock, na may motor at reducer na nagmamaneho sa pangkalahatang paggalaw nito. Ang isang high-pressure pump station ay naka-install sa likuran ng tailstock, na ginagamit para sa haydroliko na awtomatikong pag-lock at pag-loosening pagkatapos ng posisyon ay nasa posisyon, na may proteksyon ng interlock.

Ang manggas ng Tailstock ay maaaring ilipat ng motor drive at manu-manong pinong pag-tune. Ang Tailstock ay may isang nangungunang pagpapakita ng lakas ng pagpapakita, na nagpapahintulot sa visual na pagsasaayos ng workpiece top na masikip na metalikang kuwintas ayon sa mga kinakailangan. Ang mataas na katatagan at mataas na disenyo ng istruktura ng istruktura ay matiyak ang pangkalahatang katumpakan ng machining ng tool ng makina. Ang gumagalaw na pares ng gabay ay ginagamot sa mga plastik na malagkit na may suot na plastik at nagtatampok ng isang sentralisadong sistema ng pagpapadulas na nagpapatupad ng nakapirming point, dami ng awtomatikong pagpapadulas upang matiyak ang pabago-bagong tugon ng buong makina. Ang pahaba at transverse feed riles ay ganap na protektado ng hindi kinakalawang na asero, na tumutulong na mapanatili ang kawastuhan ng paggalaw sa pangmatagalang.
